Jak dobrać odpowiedni rozmiar drzwi?
Przed zakupem drzwi kluczowe jest dokładne zmierzenie otworu montażowego. Poniższy schemat pokazuje prawidłowy sposób wykonania pomiarów:
- Zmierz szerokość otworu w trzech miejscach (jak pokazano na schemacie): na górze, w środku i na dole otworu. Do dalszych obliczeń użyj najmniejszego wymiaru.
- Zmierz wysokość otworu po obu stronach (lewa i prawa strona na schemacie). Do dalszych obliczeń użyj najmniejszego wymiaru.
- Porównaj uzyskane wymiary z “Zalecaną szerokością/wysokością otworu montażowego” w poniższej tabeli.
Ważne wskazówki:
- Wszystkie wymiary w tabeli podane są w milimetrach.
- “Światło przejścia” to faktyczna przestrzeń, jaka pozostaje po zamontowaniu drzwi.
- Zalecane wymiary otworu montażowego uwzględniają przestrzeń potrzebną na regulację i montaż ościeżnicy.
TABELA WYMIAROWA DRZWI ZEWNĘTRZNYCH
* Tolerancja wymiaru wynosi +/- 2 mm
| ROZMIAR 80E | |
| CAŁKOWITA SZEROKOŚĆ | 920 mm |
| CAŁKOWITA WYSOKOŚĆ | 2081 mm |
| SZEROKOŚĆ ŚWIATŁA PRZEJŚCIA | 800 mm |
| WYSOKOŚĆ ŚWIATŁA PRZEJŚCIA | 2000 mm |
| ZALECANA SZEROKOŚĆ OTWORU MONTAŻOWEGO | 950 mm |
| ZALECANA WYSOKOŚĆ OTWORU MONTAŻOWEGO | 2111 mm |
| ROZMIAR 90N | |
| CAŁKOWITA SZEROKOŚĆ | 1000 mm |
| CAŁKOWITA WYSOKOŚĆ | 2001 mm |
| SZEROKOŚĆ ŚWIATŁA PRZEJŚCIA | 880 mm |
| WYSOKOŚĆ ŚWIATŁA PRZEJŚCIA | 1920 mm |
| ZALECANA SZEROKOŚĆ OTWORU MONTAŻOWEGO | 1030 mm |
| ZALECANA WYSOKOŚĆ OTWORU MONTAŻOWEGO | 2031 mm |
| ROZMIAR 90T | |
| CAŁKOWITA SZEROKOŚĆ | 980 mm |
| CAŁKOWITA WYSOKOŚĆ | 2081 mm |
| SZEROKOŚĆ ŚWIATŁA PRZEJŚCIA | 860 mm |
| WYSOKOŚĆ ŚWIATŁA PRZEJŚCIA | 2000 mm |
| ZALECANA SZEROKOŚĆ OTWORU MONTAŻOWEGO | 1010 mm |
| ZALECANA WYSOKOŚĆ OTWORU MONTAŻOWEGO | 2111 mm |
| ROZMIAR 90E | |
| CAŁKOWITA SZEROKOŚĆ | 1020 mm |
| CAŁKOWITA WYSOKOŚĆ | 2080 mm |
| SZEROKOŚĆ ŚWIATŁA PRZEJŚCIA | 900 mm |
| WYSOKOŚĆ ŚWIATŁA PRZEJŚCIA | 2002 mm |
| ZALECANA SZEROKOŚĆ OTWORU MONTAŻOWEGO | 1050 mm |
| ZALECANA WYSOKOŚĆ OTWORU MONTAŻOWEGO | 2110 mm |
| ROZMIAR 100E | |
| CAŁKOWITA SZEROKOŚĆ | 1120 mm |
| CAŁKOWITA WYSOKOŚĆ | 2080 mm |
| SZEROKOŚĆ ŚWIATŁA PRZEJŚCIA | 1000 mm |
| WYSOKOŚĆ ŚWIATŁA PRZEJŚCIA | 2002 mm |
| ZALECANA SZEROKOŚĆ OTWORU MONTAŻOWEGO | 1150 mm |
| ZALECANA WYSOKOŚĆ OTWORU MONTAŻOWEGO | 2110 mm |
TABELA WYMIAROWA DRZWI WEWNĘTRZNYCH PRZYLGOWYCH
* TOLERANCJA WYMIARU WYNOSI +/- 2 MM
WYMIARY STANDARDOWEGO SKRZYDŁA DRZWIOWEGO
| ROZMIAR 60 | |
| Całkowita szerokość skrzydła | 644 mm |
| Całkowita wysokość skrzydła | 2035 mm |
| Szerokość w felcu | 618 mm |
| Wysokość w felcu | 2022 mm |
| ROZMIAR 70 | |
| Całkowita szerokość skrzydła | 744 mm |
| Całkowita wysokość skrzydła | 2035 mm |
| Szerokość w felcu | 718 mm |
| Wysokość w felcu | 2022 mm |
| ROZMIAR 80 | |
| Całkowita szerokość skrzydła | 844 mm |
| Całkowita wysokość skrzydła | 2035 mm |
| Szerokość w felcu | 818 mm |
| Wysokość w felcu | 2022 mm |
| ROZMIAR 90 | |
| Całkowita szerokość skrzydła | 944 mm |
| Całkowita wysokość skrzydła | 2035 mm |
| Szerokość w felcu | 918 mm |
| Wysokość w felcu | 2022 mm |
| ROZMIAR 100 | |
| Całkowita szerokość skrzydła | 1044 mm |
| Całkowita wysokość skrzydła | 2035 mm |
| Szerokość w felcu | 1018 mm |
| Wysokość w felcu | 2022 mm |
TABELA WYMIAROWA DRZWI WEWNĘTRZNYCH PRZYLGOWYCH
* TOLERANCJA WYMIARU WYNOSI +/- 2 MM
WYMIARY DRZWI Z OŚCIEŻNICĄ DREWNIANĄ PROSTĄ
| ROZMIAR 60 | |
| Całkowita szerokość | 692 mm |
| Całkowita wysokość | 2065 mm |
| Szerokość światła przejścia | 604 mm |
| Wysokość światła przejścia | 2021 mm |
| Zalecana szerokość otworu montażowego | 722 mm |
| Zalecana wysokość otworu montażowego | 2080 mm |
| ROZMIAR 70 | |
| Całkowita szerokość | 792 mm |
| Całkowita wysokość | 2065 mm |
| Szerokość światła przejścia | 704 mm |
| Wysokość światła przejścia | 2021 mm |
| Zalecana szerokość otworu montażowego | 822 mm |
| Zalecana wysokość otworu montażowego | 2080 mm |
| ROZMIAR 80 | |
| Całkowita szerokość | 892 mm |
| Całkowita wysokość | 2065 mm |
| Szerokość światła przejścia | 804 mm |
| Wysokość światła przejścia | 2021 mm |
| Zalecana szerokość otworu montażowego | 922 mm |
| Zalecana wysokość otworu montażowego | 2080 mm |
| ROZMIAR 90 | |
| Całkowita szerokość | 992 mm |
| Całkowita wysokość | 2065 mm |
| Szerokość światła przejścia | 904 mm |
| Wysokość światła przejścia | 2021 mm |
| Zalecana szerokość otworu montażowego | 1022 mm |
| Zalecana wysokość otworu montażowego | 2080 mm |
| ROZMIAR 100 | |
| Całkowita szerokość | 1092 mm |
| Całkowita wysokość | 2065 mm |
| Szerokość światła przejścia | 1004 mm |
| Wysokość światła przejścia | 2021 mm |
| Zalecana szerokość otworu montażowego | 1122 mm |
| Zalecana wysokość otworu montażowego | 2080 mm |
TABELA WYMIAROWA DRZWI WEWNĘTRZNYCH PRZYLGOWYCH
* TOLERANCJA WYMIARU WYNOSI +/- 2 MM
WYMIARY DRZWI Z OŚCIEŻNICĄ REGULOWANĄ Z OPASKĄ 6 CM
| ROZMIAR 60 | |
| Całkowita szerokość | 744 mm |
| Całkowita wysokość | 2094 mm |
| Szerokość światła przejścia | 602 mm |
| Wysokość światła przejścia | 2023 mm |
| Zalecana szerokość otworu montażowego | 684 mm |
| Zalecana wysokość otworu montażowego | 2065 mm |
| ROZMIAR 70 | |
| Całkowita szerokość | 844 mm |
| Całkowita wysokość | 2094 mm |
| Szerokość światła przejścia | 702 mm |
| Wysokość światła przejścia | 2023 mm |
| Zalecana szerokość otworu montażowego | 784 mm |
| Zalecana wysokość otworu montażowego | 2065 mm |
| ROZMIAR 80 | |
| Całkowita szerokość | 944 mm |
| Całkowita wysokość | 2094 mm |
| Szerokość światła przejścia | 802 mm |
| Wysokość światła przejścia | 2023 mm |
| Zalecana szerokość otworu montażowego | 884 mm |
| Zalecana wysokość otworu montażowego | 2065 mm |
| ROZMIAR 90 | |
| Całkowita szerokość | 1044 mm |
| Całkowita wysokość | 2094 mm |
| Szerokość światła przejścia | 902 mm |
| Wysokość światła przejścia | 2023 mm |
| Zalecana szerokość otworu montażowego | 984 mm |
| Zalecana wysokość otworu montażowego | 2065 mm |
| ROZMIAR 100 | |
| Całkowita szerokość | 1144 mm |
| Całkowita wysokość | 2094 mm |
| Szerokość światła przejścia | 1002 mm |
| Wysokość światła przejścia | 2023 mm |
| Zalecana szerokość otworu montażowego | 1084 mm |
| Zalecana wysokość otworu montażowego | 2065 mm |
TABELA WYMIAROWA DRZWI WEWNĘTRZNYCH PRZYLGOWYCH
* TOLERANCJA WYMIARU WYNOSI +/- 2 MM
WYMIARY DRZWI Z OŚCIEŻNICĄ REGULOWANĄ Z OPASKĄ 8 CM
| ROZMIAR 60 | |
| Całkowita szerokość | 784 mm |
| Całkowita wysokość | 2114 mm |
| Szerokość światła przejścia | 602 mm |
| Wysokość światła przejścia | 2023 mm |
| Zalecana szerokość otworu montażowego | 684 mm |
| Zalecana wysokość otworu montażowego | 2065 mm |
| ROZMIAR 70 | |
| Całkowita szerokość | 884 mm |
| Całkowita wysokość | 2114 mm |
| Szerokość światła przejścia | 702 mm |
| Wysokość światła przejścia | 2023 mm |
| Zalecana szerokość otworu montażowego | 784 mm |
| Zalecana wysokość otworu montażowego | 2065 mm |
| ROZMIAR 80 | |
| Całkowita szerokość | 984 mm |
| Całkowita wysokość | 2114 mm |
| Szerokość światła przejścia | 802 mm |
| Wysokość światła przejścia | 2023 mm |
| Zalecana szerokość otworu montażowego | 884 mm |
| Zalecana wysokość otworu montażowego | 2065 mm |
| ROZMIAR 90 | |
| Całkowita szerokość | 1084 mm |
| Całkowita wysokość | 2114 mm |
| Szerokość światła przejścia | 902 mm |
| Wysokość światła przejścia | 2023 mm |
| Zalecana szerokość otworu montażowego | 984 mm |
| Zalecana wysokość otworu montażowego | 2065 mm |
| ROZMIAR 100 | |
| Całkowita szerokość | 1184 mm |
| Całkowita wysokość | 2114 mm |
| Szerokość światła przejścia | 1002 mm |
| Wysokość światła przejścia | 2023 mm |
| Zalecana szerokość otworu montażowego | 1084 mm |
| Zalecana wysokość otworu montażowego | 2065 mm |

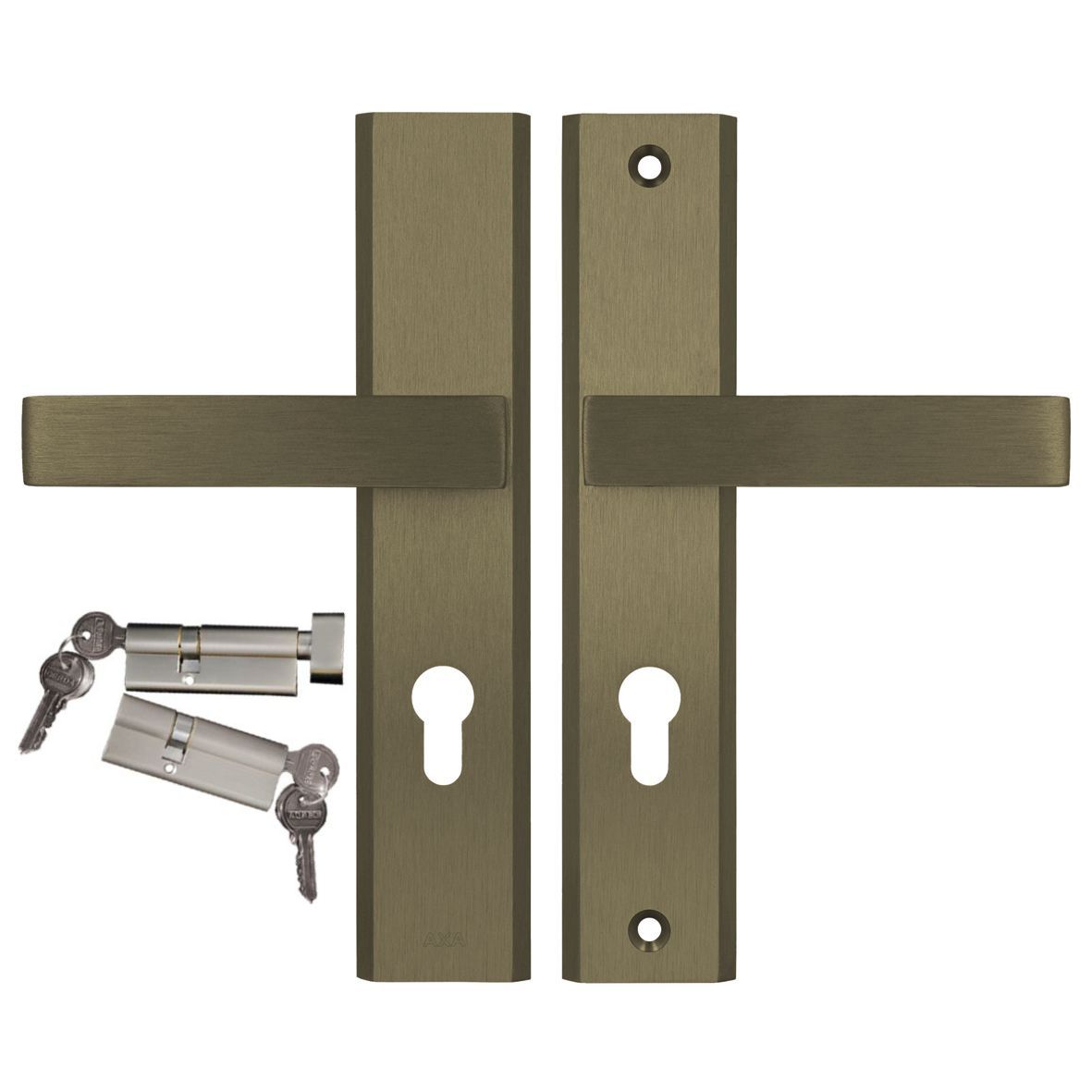

Komplet okuć Haga kolor stare złoto F4 (klamka AXA) + wkładka 40/50 kolor nikiel, rozstaw klamki 92mm
W skład zestawu wchodzą:
- Klamka Haga++ AXA na długim szyldzie o rozstawie 92mm (2 szt.)
- Wkładka standard w kolorze nikiel (1 szt.)
PRODUKOWANE W POLSCE
NOWOCZESNY DESIGN
GWARANCJA JAKOŚCI
- Opis produktu
- Dostawa
- Gwarancja
Opis
produktu
Zestaw okuć drzwiowych dedykowany do drzwi wejściowych do domów i mieszkań, zapewniający wysoką trwałość i bezpieczeństwo. W skład gotowego do montażu zestawu wchodzi:
• Klamka Haga++ AXA o rozstawie 92mm (2 szt.)
• Wkładka standard w kolorze nikiel z gałką,
• Elementy montażowe
Komplet zawiera klamko-klamkę AXA Haga++, wykonaną z anodowanego aluminium, która wyróżnia się wysoką odpornością na korozję, warunki atmosferyczne i zarysowania. Podwójny system wspomagania w szyldzie wewnętrznym i zewnętrznym gwarantuje wygodę użytkowania, a ukryte elementy montażowe od strony zewnętrznej zwiększają poziom zabezpieczeń.
W zestawie znajduje się pięć kluczy, a każda wkładka jest wykonana z trwałych materiałów odpornych na korozję i zarysowania, co zapewnia niezawodność i długą żywotność. Jedna z wkładek posiada gałkę/pokrętło od strony wewnętrznej, co zapewnia bardziej komfortowe użytkowanie. Elementy montażowe do wkładki znajdują się w komplecie.
Klamka o rozstawie 92 mm Rozstaw oznacza odległość osi klamki od osi wkładki.
Dostawa
Dostępne metody dostawy:
1. Wysyłka kurierska
- Czas realizacji: 1-2 dni robocze
- Poinformujemy Cię o nadaniu i dostarczymy numer śledzenia przesyłki
2. Odbiór osobisty – zapraszamy do naszego punktu odbioru:
- Punkt czynny od poniedziałku do piątku w godzinach 8:00-16:00
- Powiadomimy Cię, gdy zamówienie będzie gotowe do odbioru
Gwarancja
Zależy nam, aby nasze produkty służyły Ci jak najdłużej. Dlatego każdy zakup objęty jest 24-miesięczną gwarancją producenta.
Co to oznacza w praktyce? Jeśli w zakupionym produkcie pojawią się nieprawidłowości związane z produkcją lub materiałami – naprawimy je lub wymienimy produkt na nowy. Gwarancja nie obejmuje jedynie uszkodzeń powstałych w wyniku nieprawidłowego użytkowania czy montażu.
Masz problem z produktem? To proste:
- Skontaktuj się z nami na adres serwis@podrzwi.pl – chętnie wysłuchamy
- Opisz problem jaki występuje z zakupionym produktem
- Koniecznie prześlij kilka zdjęć dokumentujących wadę/problem
- Dołącz numer zamówienia lub paragon/fakturę
Nasz zespół zajmie się Twoim zgłoszeniem i zaproponuje najlepsze rozwiązanie. Wiemy, jak ważna jest szybka i profesjonalna pomoc – możesz na nas liczyć!
