Przed zakupem drzwi kluczowe jest dokładne zmierzenie otworu montażowego. Poniższy schemat pokazuje prawidłowy sposób wykonania pomiarów:
Ważne wskazówki:
* Tolerancja wymiaru wynosi +/- 2 mm
| ROZMIAR 80E | |
| CAŁKOWITA SZEROKOŚĆ | 920 mm |
| CAŁKOWITA WYSOKOŚĆ | 2081 mm |
| SZEROKOŚĆ ŚWIATŁA PRZEJŚCIA | 800 mm |
| WYSOKOŚĆ ŚWIATŁA PRZEJŚCIA | 2000 mm |
| ZALECANA SZEROKOŚĆ OTWORU MONTAŻOWEGO | 950 mm |
| ZALECANA WYSOKOŚĆ OTWORU MONTAŻOWEGO | 2111 mm |
| ROZMIAR 90N | |
| CAŁKOWITA SZEROKOŚĆ | 1000 mm |
| CAŁKOWITA WYSOKOŚĆ | 2001 mm |
| SZEROKOŚĆ ŚWIATŁA PRZEJŚCIA | 880 mm |
| WYSOKOŚĆ ŚWIATŁA PRZEJŚCIA | 1920 mm |
| ZALECANA SZEROKOŚĆ OTWORU MONTAŻOWEGO | 1030 mm |
| ZALECANA WYSOKOŚĆ OTWORU MONTAŻOWEGO | 2031 mm |
| ROZMIAR 90T | |
| CAŁKOWITA SZEROKOŚĆ | 980 mm |
| CAŁKOWITA WYSOKOŚĆ | 2081 mm |
| SZEROKOŚĆ ŚWIATŁA PRZEJŚCIA | 860 mm |
| WYSOKOŚĆ ŚWIATŁA PRZEJŚCIA | 2000 mm |
| ZALECANA SZEROKOŚĆ OTWORU MONTAŻOWEGO | 1010 mm |
| ZALECANA WYSOKOŚĆ OTWORU MONTAŻOWEGO | 2111 mm |
| ROZMIAR 90E | |
| CAŁKOWITA SZEROKOŚĆ | 1020 mm |
| CAŁKOWITA WYSOKOŚĆ | 2080 mm |
| SZEROKOŚĆ ŚWIATŁA PRZEJŚCIA | 900 mm |
| WYSOKOŚĆ ŚWIATŁA PRZEJŚCIA | 2002 mm |
| ZALECANA SZEROKOŚĆ OTWORU MONTAŻOWEGO | 1050 mm |
| ZALECANA WYSOKOŚĆ OTWORU MONTAŻOWEGO | 2110 mm |
| ROZMIAR 100E | |
| CAŁKOWITA SZEROKOŚĆ | 1120 mm |
| CAŁKOWITA WYSOKOŚĆ | 2080 mm |
| SZEROKOŚĆ ŚWIATŁA PRZEJŚCIA | 1000 mm |
| WYSOKOŚĆ ŚWIATŁA PRZEJŚCIA | 2002 mm |
| ZALECANA SZEROKOŚĆ OTWORU MONTAŻOWEGO | 1150 mm |
| ZALECANA WYSOKOŚĆ OTWORU MONTAŻOWEGO | 2110 mm |
* TOLERANCJA WYMIARU WYNOSI +/- 2 MM
| ROZMIAR 60 | |
| Całkowita szerokość skrzydła | 644 mm |
| Całkowita wysokość skrzydła | 2035 mm |
| Szerokość w felcu | 618 mm |
| Wysokość w felcu | 2022 mm |
| ROZMIAR 70 | |
| Całkowita szerokość skrzydła | 744 mm |
| Całkowita wysokość skrzydła | 2035 mm |
| Szerokość w felcu | 718 mm |
| Wysokość w felcu | 2022 mm |
| ROZMIAR 80 | |
| Całkowita szerokość skrzydła | 844 mm |
| Całkowita wysokość skrzydła | 2035 mm |
| Szerokość w felcu | 818 mm |
| Wysokość w felcu | 2022 mm |
| ROZMIAR 90 | |
| Całkowita szerokość skrzydła | 944 mm |
| Całkowita wysokość skrzydła | 2035 mm |
| Szerokość w felcu | 918 mm |
| Wysokość w felcu | 2022 mm |
| ROZMIAR 100 | |
| Całkowita szerokość skrzydła | 1044 mm |
| Całkowita wysokość skrzydła | 2035 mm |
| Szerokość w felcu | 1018 mm |
| Wysokość w felcu | 2022 mm |
* TOLERANCJA WYMIARU WYNOSI +/- 2 MM
| ROZMIAR 60 | |
| Całkowita szerokość | 692 mm |
| Całkowita wysokość | 2065 mm |
| Szerokość światła przejścia | 604 mm |
| Wysokość światła przejścia | 2021 mm |
| Zalecana szerokość otworu montażowego | 722 mm |
| Zalecana wysokość otworu montażowego | 2080 mm |
| ROZMIAR 70 | |
| Całkowita szerokość | 792 mm |
| Całkowita wysokość | 2065 mm |
| Szerokość światła przejścia | 704 mm |
| Wysokość światła przejścia | 2021 mm |
| Zalecana szerokość otworu montażowego | 822 mm |
| Zalecana wysokość otworu montażowego | 2080 mm |
| ROZMIAR 80 | |
| Całkowita szerokość | 892 mm |
| Całkowita wysokość | 2065 mm |
| Szerokość światła przejścia | 804 mm |
| Wysokość światła przejścia | 2021 mm |
| Zalecana szerokość otworu montażowego | 922 mm |
| Zalecana wysokość otworu montażowego | 2080 mm |
| ROZMIAR 90 | |
| Całkowita szerokość | 992 mm |
| Całkowita wysokość | 2065 mm |
| Szerokość światła przejścia | 904 mm |
| Wysokość światła przejścia | 2021 mm |
| Zalecana szerokość otworu montażowego | 1022 mm |
| Zalecana wysokość otworu montażowego | 2080 mm |
| ROZMIAR 100 | |
| Całkowita szerokość | 1092 mm |
| Całkowita wysokość | 2065 mm |
| Szerokość światła przejścia | 1004 mm |
| Wysokość światła przejścia | 2021 mm |
| Zalecana szerokość otworu montażowego | 1122 mm |
| Zalecana wysokość otworu montażowego | 2080 mm |
* TOLERANCJA WYMIARU WYNOSI +/- 2 MM
| ROZMIAR 60 | |
| Całkowita szerokość | 744 mm |
| Całkowita wysokość | 2094 mm |
| Szerokość światła przejścia | 602 mm |
| Wysokość światła przejścia | 2023 mm |
| Zalecana szerokość otworu montażowego | 684 mm |
| Zalecana wysokość otworu montażowego | 2065 mm |
| ROZMIAR 70 | |
| Całkowita szerokość | 844 mm |
| Całkowita wysokość | 2094 mm |
| Szerokość światła przejścia | 702 mm |
| Wysokość światła przejścia | 2023 mm |
| Zalecana szerokość otworu montażowego | 784 mm |
| Zalecana wysokość otworu montażowego | 2065 mm |
| ROZMIAR 80 | |
| Całkowita szerokość | 944 mm |
| Całkowita wysokość | 2094 mm |
| Szerokość światła przejścia | 802 mm |
| Wysokość światła przejścia | 2023 mm |
| Zalecana szerokość otworu montażowego | 884 mm |
| Zalecana wysokość otworu montażowego | 2065 mm |
| ROZMIAR 90 | |
| Całkowita szerokość | 1044 mm |
| Całkowita wysokość | 2094 mm |
| Szerokość światła przejścia | 902 mm |
| Wysokość światła przejścia | 2023 mm |
| Zalecana szerokość otworu montażowego | 984 mm |
| Zalecana wysokość otworu montażowego | 2065 mm |
| ROZMIAR 100 | |
| Całkowita szerokość | 1144 mm |
| Całkowita wysokość | 2094 mm |
| Szerokość światła przejścia | 1002 mm |
| Wysokość światła przejścia | 2023 mm |
| Zalecana szerokość otworu montażowego | 1084 mm |
| Zalecana wysokość otworu montażowego | 2065 mm |
* TOLERANCJA WYMIARU WYNOSI +/- 2 MM
| ROZMIAR 60 | |
| Całkowita szerokość | 784 mm |
| Całkowita wysokość | 2114 mm |
| Szerokość światła przejścia | 602 mm |
| Wysokość światła przejścia | 2023 mm |
| Zalecana szerokość otworu montażowego | 684 mm |
| Zalecana wysokość otworu montażowego | 2065 mm |
| ROZMIAR 70 | |
| Całkowita szerokość | 884 mm |
| Całkowita wysokość | 2114 mm |
| Szerokość światła przejścia | 702 mm |
| Wysokość światła przejścia | 2023 mm |
| Zalecana szerokość otworu montażowego | 784 mm |
| Zalecana wysokość otworu montażowego | 2065 mm |
| ROZMIAR 80 | |
| Całkowita szerokość | 984 mm |
| Całkowita wysokość | 2114 mm |
| Szerokość światła przejścia | 802 mm |
| Wysokość światła przejścia | 2023 mm |
| Zalecana szerokość otworu montażowego | 884 mm |
| Zalecana wysokość otworu montażowego | 2065 mm |
| ROZMIAR 90 | |
| Całkowita szerokość | 1084 mm |
| Całkowita wysokość | 2114 mm |
| Szerokość światła przejścia | 902 mm |
| Wysokość światła przejścia | 2023 mm |
| Zalecana szerokość otworu montażowego | 984 mm |
| Zalecana wysokość otworu montażowego | 2065 mm |
| ROZMIAR 100 | |
| Całkowita szerokość | 1184 mm |
| Całkowita wysokość | 2114 mm |
| Szerokość światła przejścia | 1002 mm |
| Wysokość światła przejścia | 2023 mm |
| Zalecana szerokość otworu montażowego | 1084 mm |
| Zalecana wysokość otworu montażowego | 2065 mm |
PRODUKOWANE W POLSCE
NOWOCZESNY DESIGN
GWARANCJA JAKOŚCI Opis
produktu

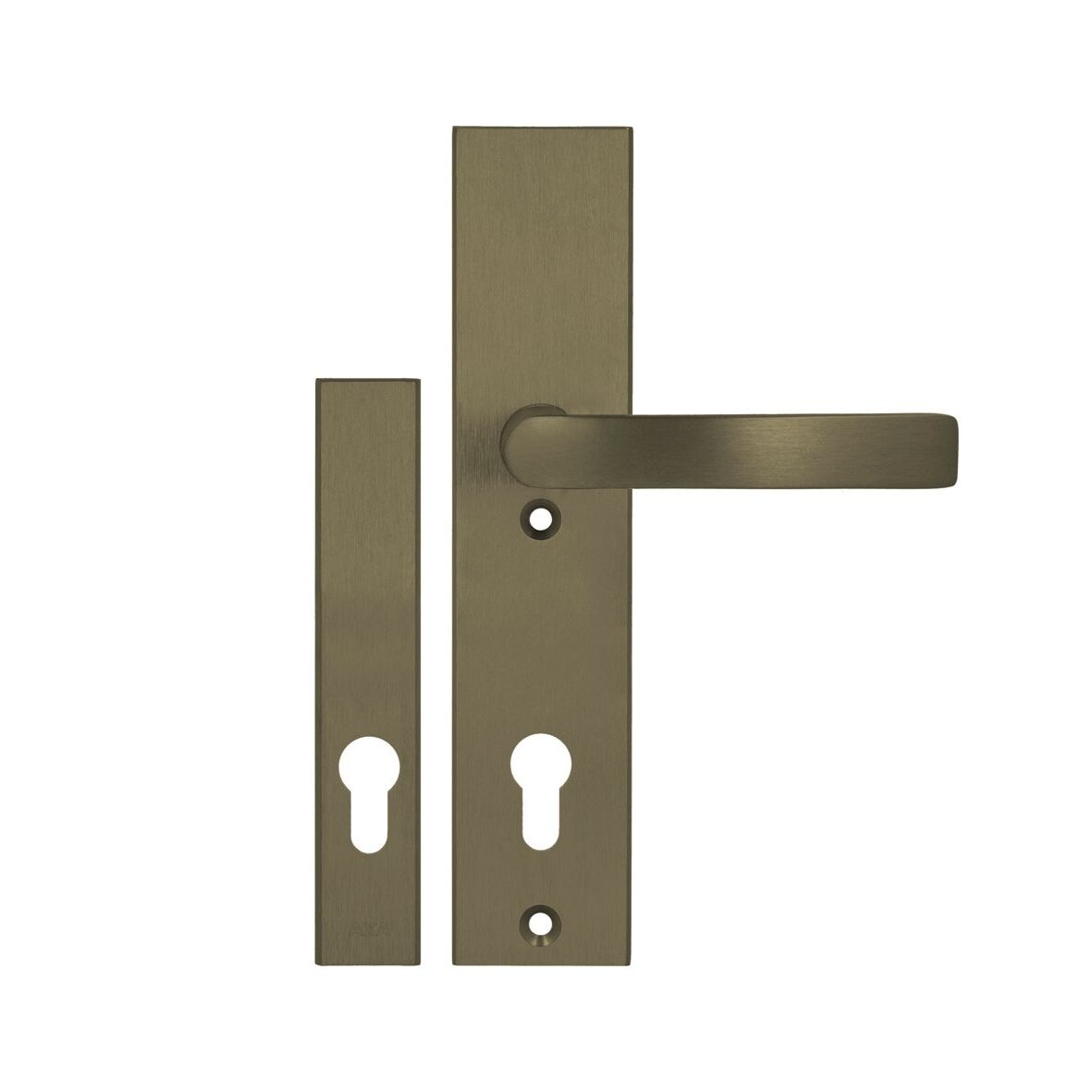

Nowoczesna klamka Solo Gaja AXA do drzwi zewnętrznych z zamkiem o rozstawie 92 mm, polecana do drzwi z pochwytem/antabą. Kolor stare złoto F4.
Klamka drzwiowa Solo Gaja do pochwytu to wysokiej jakości rozwiązanie przeznaczone do drzwi zewnętrznych. Wykonana z trwałych materiałów, takich jak pełen profil aluminiowy w szyldzie oraz odlewana rękojeść z aluminium wyróżnia się wytrzymałością i odpornością na trudne warunki atmosferyczne.
Klamka Solo Gaja to jednostronna wewnętrzna klamka na szyldzie w zestawie z zewnętrznym szyldem pod wkładkę bębenkową. Wkręty mocujące są niewidoczne od strony zewnętrznej, co skutecznie utrudnia manipulacje przy wkładce i podnosi poziom bezpieczeństwa drzwi.
Okucia Solo Gaja dostępne są w takich wersjach kolorystycznych, jak: stare złoto (F4), inox (F6), czarny (F8) oraz matowa czerń RAL9005.
Zestaw zawiera:

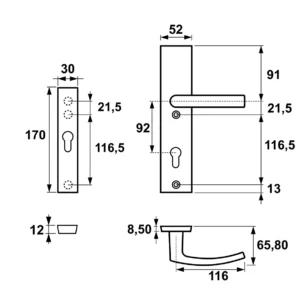

Klamka o rozstawie 92 mm. Rozstaw oznacza odległość osi klamki od osi wkładki.
Dostawa
Dostawa pod wskazany adres:
Zapraszamy do naszego punktu odbioru w Wodzisławiu Śląskim:
Pamiętaj: Podane terminy odnoszą się do czasu realizacji samej dostawy.
Gwarancja
Zależy nam, aby nasze produkty służyły Ci jak najdłużej. Dlatego każdy zakup objęty jest 24-miesięczną gwarancją producenta.
Nasz zespół zajmie się Twoim zgłoszeniem i zaproponuje najlepsze rozwiązanie. Wiemy, jak ważna jest szybka i profesjonalna pomoc - możesz na nas liczyć!
