Jak dobrać odpowiedni rozmiar drzwi?
Przed zakupem drzwi kluczowe jest dokładne zmierzenie otworu montażowego. Poniższy schemat pokazuje prawidłowy sposób wykonania pomiarów:
- Zmierz szerokość otworu w trzech miejscach (jak pokazano na schemacie): na górze, w środku i na dole otworu. Do dalszych obliczeń użyj najmniejszego wymiaru.
- Zmierz wysokość otworu po obu stronach (lewa i prawa strona na schemacie). Do dalszych obliczeń użyj najmniejszego wymiaru.
- Porównaj uzyskane wymiary z “Zalecaną szerokością/wysokością otworu montażowego” w poniższej tabeli.
Ważne wskazówki:
- Wszystkie wymiary w tabeli podane są w milimetrach.
- “Światło przejścia” to faktyczna przestrzeń, jaka pozostaje po zamontowaniu drzwi.
- Zalecane wymiary otworu montażowego uwzględniają przestrzeń potrzebną na regulację i montaż ościeżnicy.
TABELA WYMIAROWA DRZWI ZEWNĘTRZNYCH
* Tolerancja wymiaru wynosi +/- 2 mm
ROZMIAR 80E | |
CAŁKOWITA SZEROKOŚĆ | 920 mm |
CAŁKOWITA WYSOKOŚĆ | 2081 mm |
SZEROKOŚĆ ŚWIATŁA PRZEJŚCIA | 800 mm |
WYSOKOŚĆ ŚWIATŁA PRZEJŚCIA | 2000 mm |
ZALECANA SZEROKOŚĆ OTWORU MONTAŻOWEGO | 950 mm |
ZALECANA WYSOKOŚĆ OTWORU MONTAŻOWEGO | 2111 mm |
ROZMIAR 90N | |
CAŁKOWITA SZEROKOŚĆ | 1000 mm |
CAŁKOWITA WYSOKOŚĆ | 2001 mm |
SZEROKOŚĆ ŚWIATŁA PRZEJŚCIA | 880 mm |
WYSOKOŚĆ ŚWIATŁA PRZEJŚCIA | 1920 mm |
ZALECANA SZEROKOŚĆ OTWORU MONTAŻOWEGO | 1030 mm |
ZALECANA WYSOKOŚĆ OTWORU MONTAŻOWEGO | 2031 mm |
ROZMIAR 90T | |
CAŁKOWITA SZEROKOŚĆ | 980 mm |
CAŁKOWITA WYSOKOŚĆ | 2081 mm |
SZEROKOŚĆ ŚWIATŁA PRZEJŚCIA | 860 mm |
WYSOKOŚĆ ŚWIATŁA PRZEJŚCIA | 2000 mm |
ZALECANA SZEROKOŚĆ OTWORU MONTAŻOWEGO | 1010 mm |
ZALECANA WYSOKOŚĆ OTWORU MONTAŻOWEGO | 2111 mm |
ROZMIAR 90E | |
CAŁKOWITA SZEROKOŚĆ | 1020 mm |
CAŁKOWITA WYSOKOŚĆ | 2080 mm |
SZEROKOŚĆ ŚWIATŁA PRZEJŚCIA | 900 mm |
WYSOKOŚĆ ŚWIATŁA PRZEJŚCIA | 2002 mm |
ZALECANA SZEROKOŚĆ OTWORU MONTAŻOWEGO | 1050 mm |
ZALECANA WYSOKOŚĆ OTWORU MONTAŻOWEGO | 2110 mm |
ROZMIAR 100E | |
CAŁKOWITA SZEROKOŚĆ | 1120 mm |
CAŁKOWITA WYSOKOŚĆ | 2080 mm |
SZEROKOŚĆ ŚWIATŁA PRZEJŚCIA | 1000 mm |
WYSOKOŚĆ ŚWIATŁA PRZEJŚCIA | 2002 mm |
ZALECANA SZEROKOŚĆ OTWORU MONTAŻOWEGO | 1150 mm |
ZALECANA WYSOKOŚĆ OTWORU MONTAŻOWEGO | 2110 mm |
TABELA WYMIAROWA DRZWI WEWNĘTRZNYCH PRZYLGOWYCH
* TOLERANCJA WYMIARU WYNOSI +/- 2 MM
WYMIARY STANDARDOWEGO SKRZYDŁA DRZWIOWEGO
ROZMIAR 60 | |
Całkowita szerokość skrzydła | 644 mm |
Całkowita wysokość skrzydła | 2035 mm |
Szerokość w felcu | 618 mm |
Wysokość w felcu | 2022 mm |
ROZMIAR 70 | |
Całkowita szerokość skrzydła | 744 mm |
Całkowita wysokość skrzydła | 2035 mm |
Szerokość w felcu | 718 mm |
Wysokość w felcu | 2022 mm |
ROZMIAR 80 | |
Całkowita szerokość skrzydła | 844 mm |
Całkowita wysokość skrzydła | 2035 mm |
Szerokość w felcu | 818 mm |
Wysokość w felcu | 2022 mm |
ROZMIAR 90 | |
Całkowita szerokość skrzydła | 944 mm |
Całkowita wysokość skrzydła | 2035 mm |
Szerokość w felcu | 918 mm |
Wysokość w felcu | 2022 mm |
ROZMIAR 100 | |
Całkowita szerokość skrzydła | 1044 mm |
Całkowita wysokość skrzydła | 2035 mm |
Szerokość w felcu | 1018 mm |
Wysokość w felcu | 2022 mm |
TABELA WYMIAROWA DRZWI WEWNĘTRZNYCH PRZYLGOWYCH
* TOLERANCJA WYMIARU WYNOSI +/- 2 MM
WYMIARY DRZWI Z OŚCIEŻNICĄ DREWNIANĄ PROSTĄ
ROZMIAR 60 | |
Całkowita szerokość | 692 mm |
Całkowita wysokość | 2065 mm |
Szerokość światła przejścia | 604 mm |
Wysokość światła przejścia | 2021 mm |
Zalecana szerokość otworu montażowego | 722 mm |
Zalecana wysokość otworu montażowego | 2080 mm |
ROZMIAR 70 | |
Całkowita szerokość | 792 mm |
Całkowita wysokość | 2065 mm |
Szerokość światła przejścia | 704 mm |
Wysokość światła przejścia | 2021 mm |
Zalecana szerokość otworu montażowego | 822 mm |
Zalecana wysokość otworu montażowego | 2080 mm |
ROZMIAR 80 | |
Całkowita szerokość | 892 mm |
Całkowita wysokość | 2065 mm |
Szerokość światła przejścia | 804 mm |
Wysokość światła przejścia | 2021 mm |
Zalecana szerokość otworu montażowego | 922 mm |
Zalecana wysokość otworu montażowego | 2080 mm |
ROZMIAR 90 | |
Całkowita szerokość | 992 mm |
Całkowita wysokość | 2065 mm |
Szerokość światła przejścia | 904 mm |
Wysokość światła przejścia | 2021 mm |
Zalecana szerokość otworu montażowego | 1022 mm |
Zalecana wysokość otworu montażowego | 2080 mm |
ROZMIAR 100 | |
Całkowita szerokość | 1092 mm |
Całkowita wysokość | 2065 mm |
Szerokość światła przejścia | 1004 mm |
Wysokość światła przejścia | 2021 mm |
Zalecana szerokość otworu montażowego | 1122 mm |
Zalecana wysokość otworu montażowego | 2080 mm |
TABELA WYMIAROWA DRZWI WEWNĘTRZNYCH PRZYLGOWYCH
* TOLERANCJA WYMIARU WYNOSI +/- 2 MM
WYMIARY DRZWI Z OŚCIEŻNICĄ REGULOWANĄ Z OPASKĄ 6 CM
ROZMIAR 60 | |
Całkowita szerokość | 744 mm |
Całkowita wysokość | 2094 mm |
Szerokość światła przejścia | 602 mm |
Wysokość światła przejścia | 2023 mm |
Zalecana szerokość otworu montażowego | 684 mm |
Zalecana wysokość otworu montażowego | 2065 mm |
ROZMIAR 70 | |
Całkowita szerokość | 844 mm |
Całkowita wysokość | 2094 mm |
Szerokość światła przejścia | 702 mm |
Wysokość światła przejścia | 2023 mm |
Zalecana szerokość otworu montażowego | 784 mm |
Zalecana wysokość otworu montażowego | 2065 mm |
ROZMIAR 80 | |
Całkowita szerokość | 944 mm |
Całkowita wysokość | 2094 mm |
Szerokość światła przejścia | 802 mm |
Wysokość światła przejścia | 2023 mm |
Zalecana szerokość otworu montażowego | 884 mm |
Zalecana wysokość otworu montażowego | 2065 mm |
ROZMIAR 90 | |
Całkowita szerokość | 1044 mm |
Całkowita wysokość | 2094 mm |
Szerokość światła przejścia | 902 mm |
Wysokość światła przejścia | 2023 mm |
Zalecana szerokość otworu montażowego | 984 mm |
Zalecana wysokość otworu montażowego | 2065 mm |
ROZMIAR 100 | |
Całkowita szerokość | 1144 mm |
Całkowita wysokość | 2094 mm |
Szerokość światła przejścia | 1002 mm |
Wysokość światła przejścia | 2023 mm |
Zalecana szerokość otworu montażowego | 1084 mm |
Zalecana wysokość otworu montażowego | 2065 mm |
TABELA WYMIAROWA DRZWI WEWNĘTRZNYCH PRZYLGOWYCH
* TOLERANCJA WYMIARU WYNOSI +/- 2 MM
WYMIARY DRZWI Z OŚCIEŻNICĄ REGULOWANĄ Z OPASKĄ 8 CM
ROZMIAR 60 | |
Całkowita szerokość | 784 mm |
Całkowita wysokość | 2114 mm |
Szerokość światła przejścia | 602 mm |
Wysokość światła przejścia | 2023 mm |
Zalecana szerokość otworu montażowego | 684 mm |
Zalecana wysokość otworu montażowego | 2065 mm |
ROZMIAR 70 | |
Całkowita szerokość | 884 mm |
Całkowita wysokość | 2114 mm |
Szerokość światła przejścia | 702 mm |
Wysokość światła przejścia | 2023 mm |
Zalecana szerokość otworu montażowego | 784 mm |
Zalecana wysokość otworu montażowego | 2065 mm |
ROZMIAR 80 | |
Całkowita szerokość | 984 mm |
Całkowita wysokość | 2114 mm |
Szerokość światła przejścia | 802 mm |
Wysokość światła przejścia | 2023 mm |
Zalecana szerokość otworu montażowego | 884 mm |
Zalecana wysokość otworu montażowego | 2065 mm |
ROZMIAR 90 | |
Całkowita szerokość | 1084 mm |
Całkowita wysokość | 2114 mm |
Szerokość światła przejścia | 902 mm |
Wysokość światła przejścia | 2023 mm |
Zalecana szerokość otworu montażowego | 984 mm |
Zalecana wysokość otworu montażowego | 2065 mm |
ROZMIAR 100 | |
Całkowita szerokość | 1184 mm |
Całkowita wysokość | 2114 mm |
Szerokość światła przejścia | 1002 mm |
Wysokość światła przejścia | 2023 mm |
Zalecana szerokość otworu montażowego | 1084 mm |
Zalecana wysokość otworu montażowego | 2065 mm |

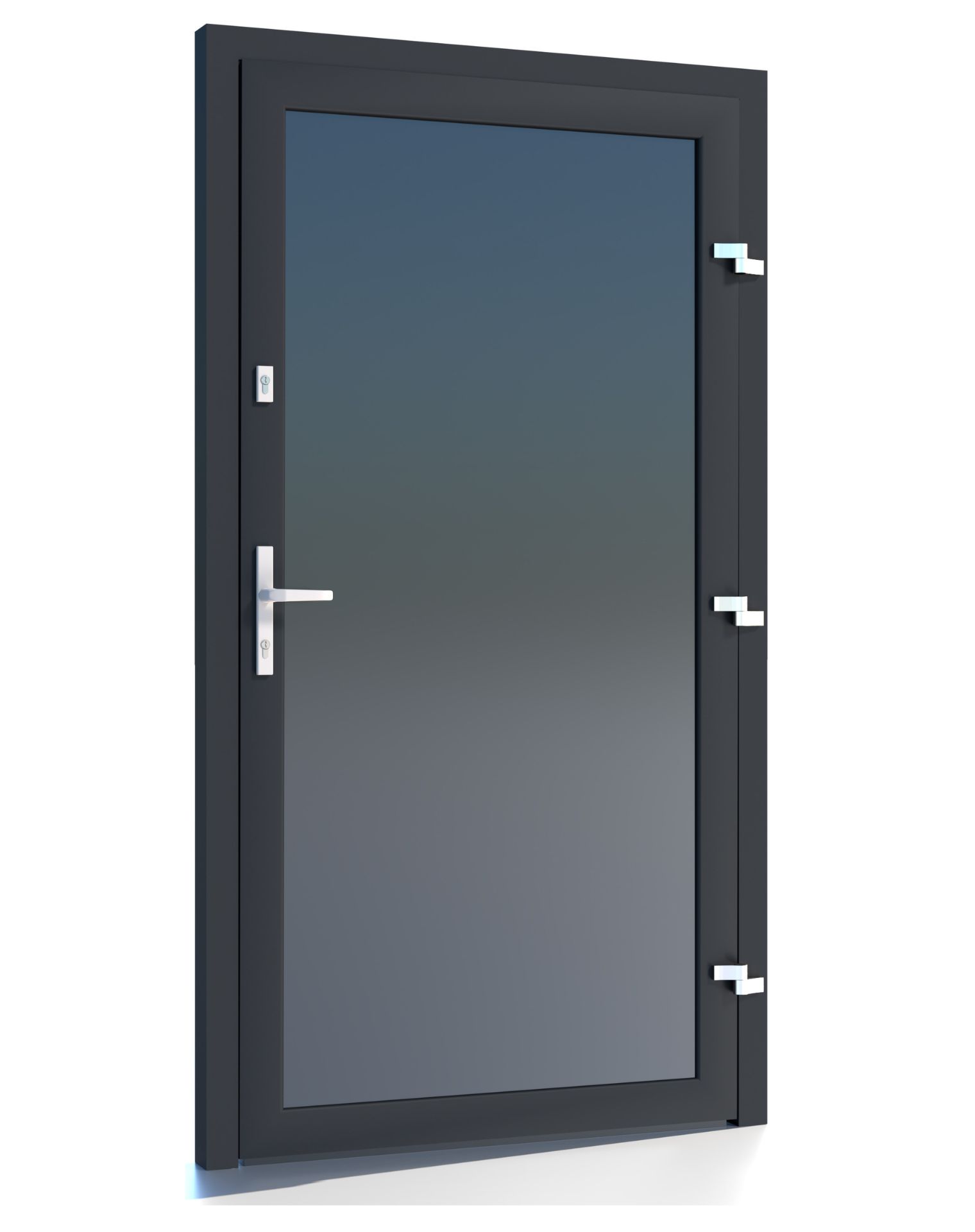

Drzwi aluminiowe w systemie AS75
Drzwi aluminiowe z ciepłym profilem skrzydła i ościeżnicy o głębokości 75 mm i współczynnikiem przenikania ciepła 0,99 W/m²K. Wyposażone w uszczelkę centralną, ciepły próg aluminiowy z przegrodą termiczną i uszczelką oraz 3-szybowy pakiet. Możliwość wykonania na wymiar.
- Opis produktu
- Montaż
- Dostawa
- Dane techniczne
- Wymiary i otwór montażowy
- Gwarancja
Opis
produktu

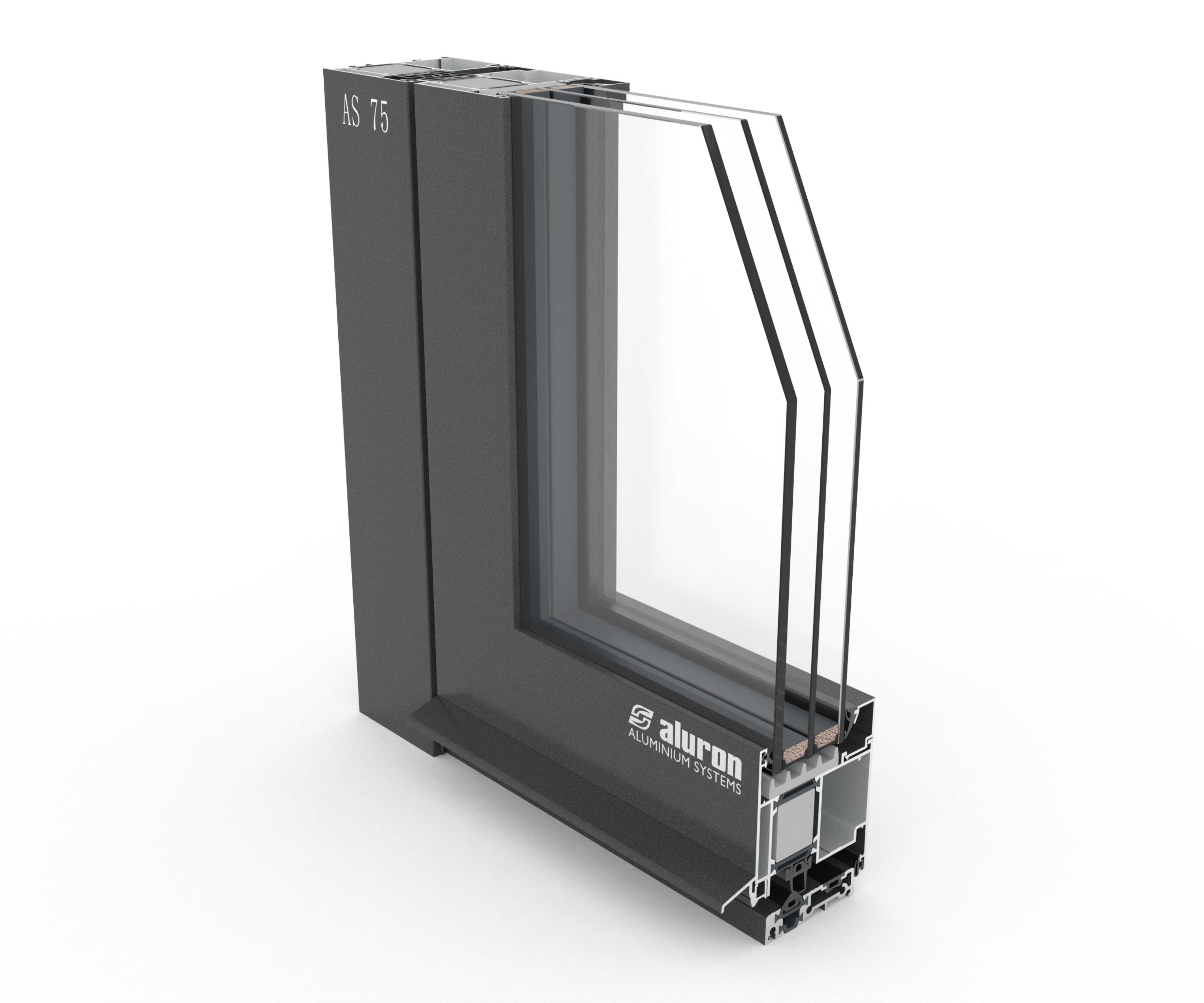

Energooszczędne drzwi wejściowe aluminiowe o współczynniku przenikania ciepła 0,99 W/m²K, z możliwością wykonania na wymiar. Dzięki trójkomorowej budowie profili aluminiowych oraz izolatorom termicznym nowej generacji, drzwi te doskonale sprawdzają się w miejscach narażonych na duże różnice temperatur, chroniąc przed odkształceniami i zapewniając optymalną izolację termiczną.
- Ciepły profil skrzydła i ościeżnicy o głębokości 75 mm z przegrodą termiczną i izolatorami nowej generacji
- Ciepły anodowany próg z przegrodą termiczną
- Centralna uszczelka w skrzydle i ościeżnicy
- 3-szybowy pakiet przeźroczysty z ciepłymi ramkami przyszybowymi o przenikalności cieplnej 0,5 W/m²K
- System wyposażony w autorskie ekologiczne uszczelki TPE
- Designerskie aluminiowe zaślepki odwodnienia
Istnieje możliwość produkcji drzwi w dowolnym, niestandardowym rozmiarze – w takim przypadku prosimy o kontakt z biurem obsługi klienta, aby uzyskać indywidualną wycenę.
Montaż
Jak zamówić drzwi z montażem? – proces krok po kroku.
1. Profesjonalny pomiar
- Zamów usługę “Pomiar drzwi” w naszym sklepie
- WAŻNE: Kaucja zostaje w całości odliczona od wartości zamówienia drzwi
- W przypadku rezygnacji z zakupu, kaucja nie podlega zwrotowi
2. Konsultacja techniczna
- Po wykonaniu pomiaru kontaktuje się z Tobą nasz specjalista
- Omawiamy szczegóły techniczne i dobieramy odpowiednie rozwiązania
- Pomagamy w konfiguracji zamówienia zgodnie z wynikami pomiaru
3. Złożenie i opłacenie zamówienia
- Składasz zamówienie na wybrane drzwi w naszym sklepie
- Koszt pomiaru zostaje automatycznie odliczony
- Po zaksięgowaniu płatności zamówienie trafia do realizacji
4. Montaż
- Po skompletowaniu zamówienia kontaktujemy się w celu ustalenia terminu montażu
- Ustalamy dogodną datę montażu
- Montaż wykonują certyfikowani montażyści
Zalety takiego rozwiązania:
- Gwarancja precyzyjnego doboru drzwi do otworu
- Profesjonalne doradztwo techniczne
- Bezpłatny pomiar przy zakupie drzwi
- Pewność prawidłowego montażu
Szczegółowe warunki realizacji usług montażowych poza województwem śląskim ustalamy indywidualnie. Skontaktuj się z nami, aby poznać szczegóły dla Twojej lokalizacji.
Dostawa
Dostępne metody dostawy:
1. Odbiór osobisty – zapraszamy do naszego punktu odbioru:
- Punkt czynny od poniedziałku do piątku w godzinach 8:00-16:00
- Powiadomimy Cię, gdy zamówienie będzie gotowe do odbioru
2. Kurier – dostawa pod wskazany adres:
Transport PoDrzwi
- Czas realizacji: 1-2 dni robocze
- Koszt transportu: 250 zł
- Skontaktujemy się z Tobą, aby ustalić szczegóły
Wysyłka kurierska
- Czas realizacji: 1-2 dni robocze
- Koszt transportu: 250 zł
- Poinformujemy Cię o nadaniu i dostarczymy numer śledzenia przesyłki
Pamiętaj: Podane terminy odnoszą się do czasu realizacji samej dostawy.
Dane
Techniczne
Maksymalna wysokość skrzydła |
3000 mm
|
Maksymalna szerokość skrzydła |
1400 mm
|
Maksymalna masa skrzydła |
200 kg
|
Głębokość profili drzwiowych |
75 mm
|
Zakres szklenia |
17-57 mm
|
Minimalna widoczna szerokość ramy |
69 mm
|
Minimalna widoczna szerokość skrzydła |
65 mm
|
Izolacyjność termiczna Ud |
od 0,93 W/m²K
|
Przepuszczalność powietrza |
klasa 4
|
Wodoszczelność |
klasa E1200
|
Odporność na obciążenie wiatrem |
klasa C2
|
Odporność na włamanie |
RC2, RC3
|
Izolacyjność akustyczna |
41(-1;-5) dB
|
Klasa użytkowania |
klasa 3
|
Wymiary
i otwór montażowy
* Tolerancja wymiaru wynosi +/- 2 mm.
Rozmiar 90
|
|
---|---|
Całkowita szerokość skrzydła |
1017 mm
|
Szerokość zewnętrzna ościeżnicy |
1115 mm
|
Wysokość zewnętrzna ościeznicy |
2100 mm
|
Szerokość światła przejścia |
900 mm
|
Wysokość światła przejścia |
2011 mm
|
Zalecana szerokość otworu montażowego w ścianie |
1215 mm
|
Zalecana wysokość otworu montażowego w ścianie |
2200 mm
|
Rozmiar 100
|
|
---|---|
Całkowita szerokość skrzydła |
1117 mm
|
Szerokość zewnętrzna ościeżnicy |
1215 mm
|
Wysokość zewnętrzna ościeznicy |
2100 mm
|
Szerokość światła przejścia |
1000 mm
|
Wysokość światła przejścia |
2011 mm
|
Zalecana szerokość otworu montażowego w ścianie |
1315 mm
|
Zalecana wysokość otworu montażowego w ścianie |
2200 mm
|
Gwarancja
Zależy nam, aby nasze produkty służyły Ci jak najdłużej. Dlatego każdy zakup objęty jest 24-miesięczną gwarancją producenta.
Co to oznacza w praktyce? Jeśli w zakupionym produkcie pojawią się nieprawidłowości związane z produkcją lub materiałami – naprawimy je lub wymienimy produkt na nowy. Gwarancja nie obejmuje jedynie uszkodzeń powstałych w wyniku nieprawidłowego użytkowania czy montażu.
Masz problem z produktem? To proste:
- Skontaktuj się z nami na adres serwis@podrzwi.pl – chętnie wysłuchamy
- Opisz problem jaki występuje z zakupionym produktem
- Koniecznie prześlij kilka zdjęć dokumentujących wadę/problem
- Dołącz numer zamówienia lub paragon/fakturę
Nasz zespół zajmie się Twoim zgłoszeniem i zaproponuje najlepsze rozwiązanie. Wiemy, jak ważna jest szybka i profesjonalna pomoc – możesz na nas liczyć!
